在理想的情况下，电流供应应该提供具有正弦波形的电压，但在实际的生产、运输、转换和使用的各个环节中都会产生谐波。谐波是指一下些频率为基波频率（我国取工业用点频率50HZ为基波频率）整数倍的正弦分量，又称为高次谐波。
谐波的产生主要来自非线性特性的电气设备，如电抗器、变压器、交流弧焊机、炼钢电弧炉、变频器、大容量的电力晶闸管、以及各式各样的家用电器中。为了减少谐波对供电系统的影响，装设交流滤波装置，能有效抑制谐波电流，使电压畸变减轻，送电质量提高。

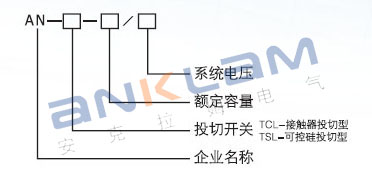

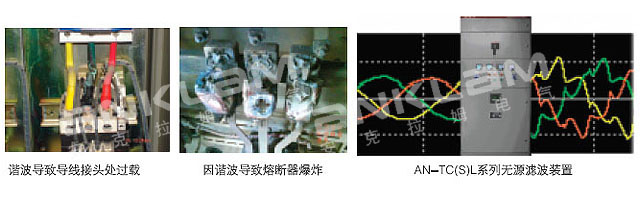

随着电力系统的不断发展，非线性负载越来越多，谐波对电网的污染日趋严重，直接导致了供电的质量及供电的可靠性。为了消除谐波，必须在系统中加装滤波装置，AN-T(C)SL系列滤波及无功补偿柜是针对电网实际功率因数及谐波情况而专门设计的，如电焊机、直流轧机、变频器、中频炉、整流装置、电弧炉等我们都根据其主要的特征谐波兼顾考虑无功补偿专门为该类型的负荷设计了滤波及无功补偿装置，特别是对波动比较频繁的负载该系列的滤波装置能根据负载的谐波大小，快速调节相应的滤波器保证流入系统的谐波在国际范围内。另外无源滤波装置滤除谐波后，变压器损耗和温升降低、同时向系统提供容性无功，用于改善功率因素。AN-TC（S）L系列滤波及补偿柜中的滤波回路由滤波电容器和滤波电抗器组成，采用接触器或晶闸管快速投切，电能质量综合控制仪按谐波大小和功率因数进行快速无冲击投切。AN-RVT或AN-RVTD系列控制器留有通讯接口，可将系统的电能质量数据及滤波器的投切状态反馈给上位机，以便管理人员查阅。

■技术参数

1、额定电压：400V；600V；1000V（其他要求可定制）
2、额定频率：50Hz
3、额定补偿容量：30~1000Kvar
4、运行电压范围：0.8~1.1Un
5、电容器接线方式：“△”或“Y”
6、测量误差：电压：±0.5%电流：±1.0%无功：±1.0%
7、投切方式：按谐波电流及而无功补偿自动投切
8、投切延时：0.1~999秒可调

■装置特点

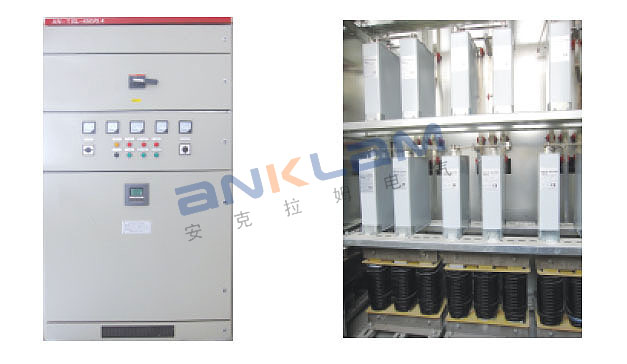

装置内部元件有：智能化电能质量综合控制仪、滤波电容器、滤波电抗器、断路器、快速熔断器、晶闸管、晶闸管触发保护模块等组成。根据电网主要谐波设置专门的滤波支路，如常用的有3次、5次、7次、11次滤波支路等。

■智能化电能质量综合控制仪

智能化电能质量综合控制仪对并联滤波器进行谐波滤波综合控制，以满足电网无功功率供需平衡，改善供电电压质量，减少电能损耗。本综合控制仪应用在无源滤波装置中。根据系统的滤波含量预算滤波支路承载能力。选择合适的支路输出，满足各次谐波国家标准允许值，同时满足系统的无功需求。采样精度高，在严重的现场谐波环境下能准确分析各次谐波的含量，而且能准确测量电压与电流的相位角，使无功计算准确。
该控制器在谐波含量较高的环境下能准确显示各项参数并可靠投切，抗干扰能力强。另外采用先进的控制策略，综合了滤波装置的性能和系统无功功率与谐波含量进行合理投切。
1、控制器可用于三相电网，按相位标记接入而无须考虑电流方向
2、谐波分析，测量总的谐波失真（THD）以及1-31次谐波电压，谐波电流，为抑制谐波提供准确依据。
3、先进的快速数字信号测量系统（DSP),在电网一周波（20ms)内能对电网的各项参数进行测量。
4、中文界面，汉字提示，可实时显示电网所有的主要参数。（功率因数，电压，电流。谐波电压，谐波电流，有功功率，无功功率，频率）。
5、越限报警和保护闭锁功能。（过电流，过电压，欠电压，功率超标，投切不成功或不起作用。）
6、手动控制和自动运行两种工作方式。

■滤波电抗器

在谐波含量高的环境中，电抗器的铁芯及线圈的发热要比没有谐波时要高的多。我们通过谐波发生器研究各种谐波环境下电抗器的温升，得到可靠的温升数据，进而提高了我们自主研发生产的滤波电抗器的抗谐波能力。

■滤波电容器

充足的裕度使电容器的过压能力提高到1.38倍，过流能力提高到1.7倍（连续）。

■可控硅投切
AN-TSL系列滤波及补偿装置中采用了无触点频繁投切开关，能够在30ms内响应负荷波动，投切滤波装置，满足无功及滤波的需求，主要适用于负荷变化快，工作周期短，频率高的环境。另外能在谐波较高的环境下可靠触发，不会产生误投误切的现象。
