■用途

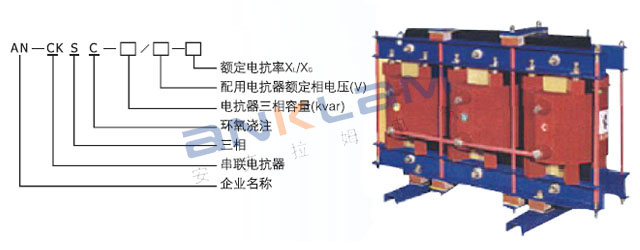

AN-CKSC型干式铁芯串联电抗器是电力系统无功补偿装置的重要配套设备。电力电容器与干式铁芯电抗器串联后，能有效地抑制电网中的高次谐波，限制合闸涌流及操作过电压，改善系统的电压波形，提高电网功率因数，减轻电网负担，优化电网质量对电力电容器及其它设备的安全运行起了较大的作用。具有重量轻，体积小，损耗低结构简单，安装方便等特点。
■结构特点
1、AN-CKSC型干式铁芯串联电抗器的铁芯采用优质进口Z11硅钢片，芯柱经多个气隙分成均匀小段，气隙采用环氧布板作为隔绝，以保证气隙在电抗器长期运行下而不发生变化。
2、铁芯端面采用优质硅钢片端面胶，使硅钢片牢固地结合在一起，大大减小了运行时的噪音，并具有较好的防腐性能。
3、线圈为环氧浇注型，线圈内外敷设环氧玻璃网格布作增强，采用H级环氧浇注体系在真空状态下进行浇注，该线圈不但绝缘性能好，而且机械强度高，能耐受大电流冲击和冷热冲击而不开裂。
4、环氧浇注线圈不吸水、局部放电量低，可在恶劣环境条件下安全运行。
5、线圈上下端部采用环氧垫块和硅橡胶防震垫，有效减小了线圈运行时的震动。
■性能参数及使用环境
|
耐温等级
|
铁芯≤85K 线圈≤95K
|
|
过电流
|
1.3In
|
|
海拔高度
|
≤2000m
|
|
环境温度
|
-25℃-40℃，相对湿度≤90%
|
|
噪声
|
≤50dB
|
|
运行环境
|
周围无有害气体及易燃易爆物品
|
|
耐压
|
符合JB5346-1998《串联电抗器》的规定
|
■串联电抗器参数及外形尺寸
AN-CKSC型，10KV，三相，XL/XC=1%，匹配电容器电压：11KV
|
电抗器型号
|
匹配电容器规格(Kvar)
|
电抗器容量(Kvar)
|
电感量(mH)
|
外形尺寸L×W×H(mm)
|
安装尺寸(mm)
|
|
AN-CKSC-1.0/10-1%
|
100
|
1.0
|
3×38.52
|
500×360×370
|
350×300,4-φ12
|
|
AN-CKSC-2.0/10-1%
|
200
|
2.0
|
3×19.26
|
530×360×410
|
350×300,4-φ12
|
|
AN-CKSC-3.0/10-1%
|
300
|
3.0
|
3×12.84
|
530×360×420
|
350×300,4-φ12
|
|
AN-CKSC-4.50/10-1%
|
450
|
4.5
|
3×8.569
|
530×360×460
|
350×300,4-φ12
|
|
AN-CKSC-6.0/10-1%
|
600
|
6.0
|
3×6.420
|
710×450×600
|
400×350,4-φ12
|
|
AN-CKSC-7.5/10-1%
|
750
|
7.5
|
3×5.133
|
710×450×630
|
400×350,4-φ12
|
|
AN-CKSC-9.0/10-1%
|
900
|
9.0
|
3×4.285
|
740×450×640
|
400×350,4-φ12
|
|
AN-CKSC-10.0/10-1%
|
1000
|
10.0
|
3×3.852
|
740×450×650
|
400×350,4-φ12
|
|
AN-CKSC-12.0/10-1%
|
1200
|
12.0
|
3×3.210
|
770×500×680
|
500×400,4-φ14
|
|
AN-CKSC-15.0/10-1%
|
1500
|
15.0
|
3×2.570
|
770×500×710
|
500×400,4-φ14
|
|
AN-CKSC-18.0/10-1%
|
1800
|
18.0
|
3×2.140
|
800×500×720
|
500×400,4-φ14
|
|
AN-CKSC-20.0/10-1%
|
2000
|
20.0
|
3×1.926
|
800×500×750
|
500×400,4-φ14
|
|
AN-CKSC-24.0/10-1%
|
2400
|
24.0
|
3×1.605
|
800×500×800
|
500×400,4-φ14
|
|
AN-CKSC-27.0/10-1%
|
2700
|
27.0
|
3×1.427
|
830×500×800
|
500×400,4-φ14
|
|
AN-CKSC-30.0/10-1%
|
3000
|
30.0
|
3×1.284
|
830×500×840
|
500×400,4-φ14
|
AN-CKSC型，10KV系统，三相，XL/XC=6%，匹配电容器电压：11KV
|
电抗器型号
|
匹配电容器规格(Kvar)
|
电抗器容量(Kvar)
|
电感量(mH)
|
外形尺寸L×W×H(mm)
|
安装尺寸(mm)
|
|
AN-CKSC-6/10-6%
|
100kvar
|
6kvar
|
3*233.223
|
680*450*610
|
400*350,4-φ12
|
|
AN-CKSC-9/10-6%
|
150kvar
|
9kvar
|
3*153.514
|
740*450*640
|
400*350,4-φ12
|
|
AN-CKSC-12/10-6%
|
200kvar
|
12kvar
|
3*115.501
|
740*500*700
|
500*400,4-φ14
|
|
AN-CKSC-18/10-6%
|
300kvar
|
18kvar
|
3*77.246
|
770*500*730
|
500*400,4-φ14
|
|
AN-CKSC-27/10-6%
|
450kvar
|
27kvar
|
3*51.388
|
800*500*700
|
500*400,4-φ14
|
|
AN-CKSC-30/10-6%
|
500kvar
|
30kvar
|
3*46.289
|
830*500*780
|
600*400,4-φ14
|
|
AN-CKSC-36/10-6%
|
600kvar
|
36kvar
|
3*38.500
|
860*500*780
|
600*400,4-φ14
|
|
AN-CKSC-45/10-6%
|
750kvar
|
45kvar
|
3*30.781
|
890*550*830
|
600*450,4-φ14
|
|
AN-CKSC-540/10-6%
|
900kvar
|
54kvar
|
3*25.694
|
890*550*900
|
600*450,4-φ14
|
|
AN-CKSC-60/10-6%
|
1000kvar
|
60kvar
|
3*23.100
|
920*550*905
|
600*450,4-φ14
|
|
AN-CKSC-72/10-6%
|
1200kvar
|
72kvar
|
3*19.250
|
920*550*990
|
600*450,4-φ14
|
|
AN-CKSC-90/10-6%
|
1500kvar
|
90kvar
|
3*15.410
|
950*550*1030
|
600*450,4-φ14
|
|
AN-CKSC-108/10-6%
|
1800kvar
|
108kvar
|
3*12.833
|
1100*600*1100
|
700*500,4-φ16
|
|
AN-CKSC-126/10-6%
|
2100kvar
|
126kvar
|
3*11.005
|
1130*600*1150
|
700*500,4-φ16
|
|
AN-CKSC-144/10-6%
|
2400kvar
|
144kvar
|
3*9.625
|
1130*600*1230
|
700*500,4-φ16
|
AN-CKSC型，10KV系统，三相，XL/XC=6%，匹配电容器电压：11KV
|
电抗器型号
|
匹配电容器规格(Kvar)
|
电抗器容量(Kvar)
|
电感量(mH)
|
外形尺寸L×W×H(mm)
|
安装尺寸(mm)
|
|
AN-CKSC-162/10-6%
|
4200kvar
|
252kvar
|
3*5.503
|
1370*700*1390
|
800*600,4-φ18
|
|
AN-CKSC-180/10-6%
|
4800kvar
|
288kvar
|
3*4.814
|
1370*700*1470
|
800*600,4-φ18
|
|
AN-CKSC-198/10-6%
|
5000kvar
|
300kvar
|
3*4.622
|
1400*800*1480
|
900*700,4-φ18
|
|
AN-CKSC-216/10-6%
|
6000kvar
|
360kvar
|
3*3.851
|
1430*800*1560
|
900*700,4-φ18
|
|
AN-CKSC-240/10-6%
|
8000kvar
|
480kvar
|
3*2.888
|
1610*800*1700
|
1000*700,4-φ18
|
|
AN-CKSC-252/10-6%
|
2700kvar
|
162kvar
|
3*8.559
|
1310*650*1150
|
800*550,4-φ18
|
|
AN-CKSC-288/10-6%
|
3000kvar
|
180kvar
|
3*7.700
|
1310*650*1200
|
800*550,4-φ18
|
|
AN-CKSC-300/10-6%
|
3300kvar
|
198kvar
|
3*7.002
|
1340*700*1240
|
800*600,4-φ18
|
|
AN-CKSC-360/10-6%
|
3600kvar
|
216kvar
|
3*6.420
|
1340*700*1300
|
800*600,4-φ18
|
|
AN-CKSC-480/10-6%
|
4000kvar
|
240kvar
|
3*5.778
|
1330*700*1350
|
800*600,4-φ18
|
AN-CKSC型，10KV系统，三相，XL/XC=12%，匹配电容器电压：12KV
|
电抗器型号
|
匹配电容器规格(Kvar)
|
电抗器容量(Kvar)
|
电感量(mH)
|
外形尺寸L×W×H(mm)
|
安装尺寸(mm)
|
|
AN-CKSC-12/10-12%
|
100kvar
|
12kvar
|
3*551.074
|
740*500*700
|
500*400,4-φ14
|
|
AN-CKSC-18/10-12%
|
150kvar
|
18kvar
|
3*367.383
|
770*500*800
|
500*400,4-φ14
|
|
AN-CKSC-24/10-12%
|
200kvar
|
24kvar
|
3*275.537
|
800*500*860
|
500*400,4-φ14
|
|
AN-CKSC-36/10-12%
|
300kvar
|
36kvar
|
3*183.691
|
830*500*930
|
600*450,4-φ14
|
|
AN-CKSC-54/10-12%
|
450kvar
|
54kvar
|
3*121.897
|
890*550*990
|
600*450,4-φ14
|
|
AN-CKSC-120/10-12%
|
1000kvar
|
120kvar
|
3*54.993
|
980*550*1190
|
700*450,4-φ16
|
|
AN-CKSC-144/10-12%
|
1200kvar
|
144kvar
|
3*45.843
|
1010*600*1220
|
700*500,4-φ16
|
|
AN-CKSC-180/10-12%
|
1500kvar
|
180kvar
|
3*36.637
|
1190*600*1200
|
800*550,4-φ16
|
|
AN-CKSC-216/10-12%
|
1800kvar
|
216kvar
|
3*30.545
|
1220*600*1260
|
800*500,4-φ16
|
|
AN-CKSC-252/10-12%
|
2100kvar
|
252kvar
|
3*26.190
|
1250*600*1300
|
800*500,4-φ16
|
|
AN-CKSC-288/10-12%
|
2400kvar
|
288kvar
|
3*22.902
|
1330*700*1460
|
800*600,4-φ16
|
|
AN-CKSC-324/10-12%
|
2700kvar
|
324kvar
|
3*20.363
|
1360*700*1490
|
900*600,4-φ18
|
|
AN-CKSC-360/10-12%
|
3000kvar
|
360kvar
|
3*18.331
|
1390*700*1520
|
900*500,4-φ16
|
|
AN-CKSC-396/10-12%
|
3300kvar
|
396kvar
|
3*16.657
|
1390*700*1600
|
900*600,4-φ16
|
|
AN-CKSC-432/10-12%
|
3600kvar
|
432kvar
|
3*15.272
|
1600*800*1470
|
900*700,4-φ18
|
|
AN-CKSC-480/10-12%
|
4000kvar
|
480kvar
|
3*13.748
|
1600*800*1580
|
900*700,4-φ18
|
|
AN-CKSC-504/10-12%
|
4200kvar
|
504kvar
|
3*13.088
|
1630*800*1560
|
900*700,4-φ18
|
|
AN-CKSC-576/10-12%
|
4800kvar
|
576kvar
|
3*11.456
|
1630*800*1700
|
900*700,4-φ18
|
|
AN-CKSC-600/10-12%
|
5000kvar
|
600kvar
|
3*10.994
|
1660*800*1960
|
900*700,4-φ18
|
