■大东纸业1#机组滤波装置投运报告
第一部分：概述
大东纸业1机组#主变为2000KVA的变压器，电压等级10KV/0.4KV，变压器短路抗阻为6.31%，主要负载为变频电机，变频器电源整流侧为6脉冲整流，在生产过程中主要产生6K±1次，即5、7、11、13等特征谐波，谐波严重超标。安克拉姆电气有限公司的滤波装置投运后，在大东纸业1±机组正常生产最大负荷的工况下对所治理变压器低压系统进行了投入滤波装置前、后的谐波测试。
第二部分：数据测试
1、测试仪器：HIOKI3197电力谐波分析仪，监测及记录电力质量，当问题出现时分析它产生的原因，电力质量的故障诊断功能最全面的仪器，测量功率因数，突升。突降，闪变，谐波分析到50次，高频瞬态测量，检测及波形显示，4电流通道及4电压通道。
2、测试数据：接线方式3P3W，测试点变压器二次侧总线。
（1）电压电流波形
（2）谐波电压、谐波电流以及功率因数情况
由于考核点的短路容量不同于核定基准最小短路容量，应按照国际附录上表进行换算。换算公式如下：
式中：Sk1—公共连接点的最小短路容量，MVA
Sk2—基准短路容量，MVA
Ihp—上表中的第h次谐波电流允许值，A
Ih—短路容量为Sk1时的第h次谐波电流允许值，（A）
1#机组主变为2000KVA的整流变压器，电压等级10KV/0.4KV，变压器短路阻抗为6.31%，经计算得其低压系统短路容量为24MVA，银鸽第二生产基地3#变低压系统的谐波电流总允许值如表5所示：
1#机组低压系统的谐波电流总允许值Ihp（A）
由（表5）对比可以看出5次谐波严重超标！
3.测试结论
由表2和表6得出结论如表8所示：
第一部分：概述
大东纸业1机组#主变为2000KVA的变压器，电压等级10KV/0.4KV，变压器短路抗阻为6.31%，主要负载为变频电机，变频器电源整流侧为6脉冲整流，在生产过程中主要产生6K±1次，即5、7、11、13等特征谐波，谐波严重超标。安克拉姆电气有限公司的滤波装置投运后，在大东纸业1±机组正常生产最大负荷的工况下对所治理变压器低压系统进行了投入滤波装置前、后的谐波测试。
第二部分：数据测试
1、测试仪器：HIOKI3197电力谐波分析仪，监测及记录电力质量，当问题出现时分析它产生的原因，电力质量的故障诊断功能最全面的仪器，测量功率因数，突升。突降，闪变，谐波分析到50次，高频瞬态测量，检测及波形显示，4电流通道及4电压通道。
2、测试数据：接线方式3P3W，测试点变压器二次侧总线。

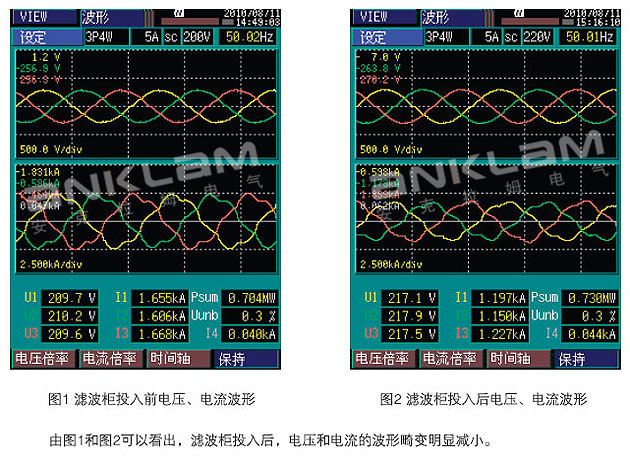

（1）电压电流波形

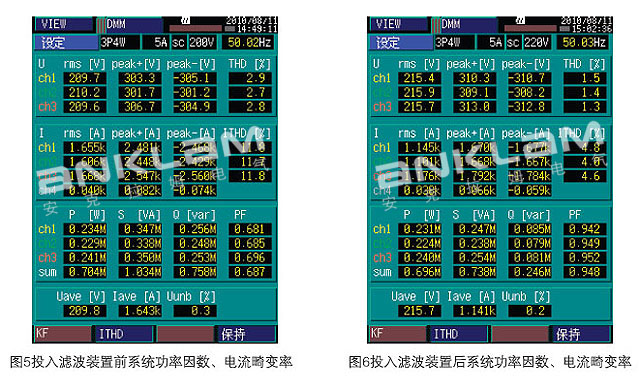

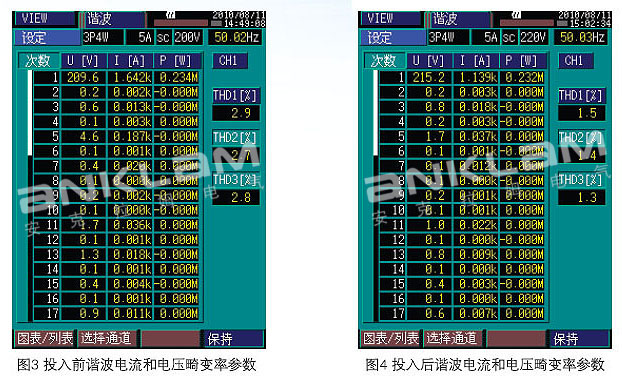

（2）谐波电压、谐波电流以及功率因数情况
滤波柜投入前、后系统谐波电流参数如（表1）所示：
|
运行状态|谐波频次
|
基波电流
|
5次谐波电流
|
7次谐波电流
|
11次谐波电流
|
13次谐波电流
|
|
投入滤波装置前
|
1642A
|
187A
|
20A
|
36A
|
18A
|
|
投入滤波装置后
|
1139A
|
37A
|
12A
|
22A
|
9A
|
|
运行状态|系统参数
|
电流畸变率ITHD%
|
电压畸变率UTHD%
|
功率因数SUM PF
|
|
投入滤波装置前
|
11.8%
|
2.8%
|
0.687
|
|
投入滤波装置后
|
4.6%
|
1.5%
|
0.952
|
（表2）
第三部分：数据总结
1.国家标准谐波电压限值
国家标准CB/T 14549-93《电能质量 公用电网谐波》规定的公用电网谐波电压（相电压）限值见下表；10kv变电站0.4kv母线负荷注入系统的各次谐波电流在0.4kv母线谐波电压畸变率应小于下（表3）所列出的0.4kv电压等级的谐波电压限值。
公用电网谐波电压限值（相电压）
|
电网标称电压（kv）
|
电压总谐波畸变率（%）
|
各次谐波电压含有率，%
|
|
|
奇次
|
偶次
|
||
|
10
|
4.0
|
3.2
|
1.6
|
|
0.4
|
5.0
|
4.0
|
2.0
|
（表3）
2.国家标准谐波电流允许值
国标中规定在核定基准短路容量下注入系统公共接点的各次谐波电流允许值如表4所示，国标0.4kv基准短路容量规定10MVA。
|
H
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
13
|
|
Ihp
|
78
|
62
|
39
|
62
|
26
|
44
|
19
|
21
|
16
|
28
|
13
|
24
|
|
H
|
14
|
15
|
16
|
17
|
18
|
19
|
20
|
21
|
22
|
23
|
24
|
25
|
|
Ihp
|
11
|
12
|
9.7
|
18
|
8.6
|
16
|
7.8
|
8.9
|
7.1
|
14
|
6.5
|
12
|
（表4）
由于考核点的短路容量不同于核定基准最小短路容量，应按照国际附录上表进行换算。换算公式如下：
式中：Sk1—公共连接点的最小短路容量，MVA
Sk2—基准短路容量，MVA
Ihp—上表中的第h次谐波电流允许值，A
Ih—短路容量为Sk1时的第h次谐波电流允许值，（A）
1#机组主变为2000KVA的整流变压器，电压等级10KV/0.4KV，变压器短路阻抗为6.31%，经计算得其低压系统短路容量为24MVA，银鸽第二生产基地3#变低压系统的谐波电流总允许值如表5所示：
1#机组低压系统的谐波电流总允许值Ihp（A）
|
H
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
13
|
|
Ihp
|
188
|
149
|
94
|
149
|
63
|
106
|
46
|
51
|
39
|
67
|
31
|
58
|
|
测量值
|
187
|
20
|
36
|
18
|
（表5）
由（表5）对比可以看出5次谐波严重超标！
3.测试结论
|
谐波频次
|
投前（A）
|
投后（A）
|
与国标限值对比
|
国标限值（A）
|
谐波滤除率
|
|
I1
|
1642
|
1139
|
|||
|
I5
|
187
|
37
|
小于
|
149
|
80.2%
|
|
I7
|
20
|
11
|
小于
|
106
|
45%
|
|
I11
|
36
|
22
|
小于
|
67
|
43
|
|
I13
|
18
|
9
|
小于
|
58
|
38.8
|
（表6）
由表2和表6得出结论如表8所示：
|
系统参数变化
|
对用户的益处
|
|
|
基波电流
|
降低503A
|
节省能耗
|
|
电压、电流畸变率
|
降低至国家标准
|
提高了系统电能质量，使得系统运行更加安全、可靠
|
|
系统功率因数
|
提高到0.952
|
按《力率调整电费方法》月全部电费可得到一定减免
|
|
提高了变压器的利用率
|
||
|
节省能耗，提高变压器出力
|
||
（表8）
