中压SVG
管理员：admin2015-4-7
|

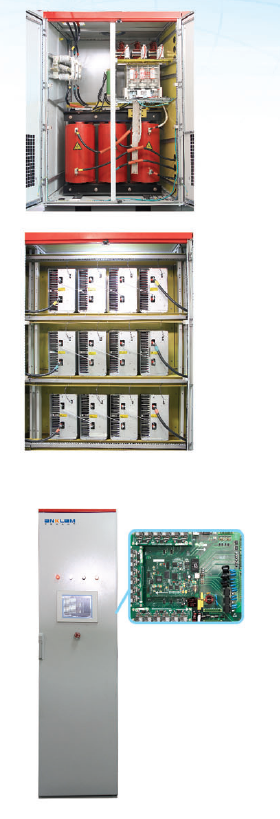

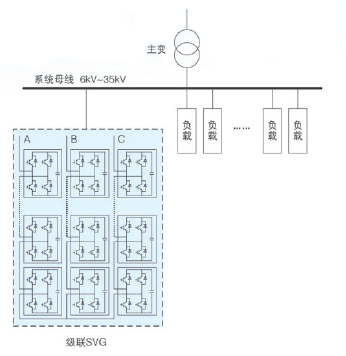

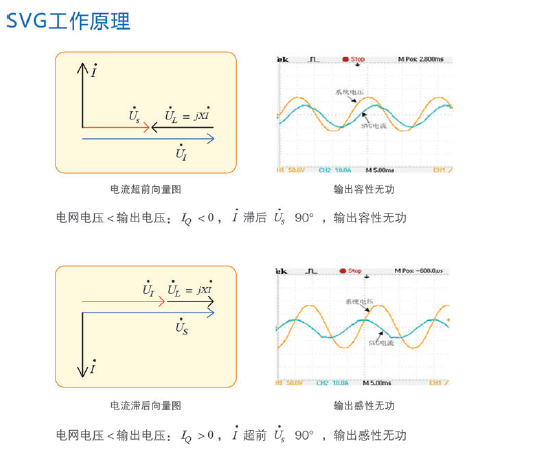

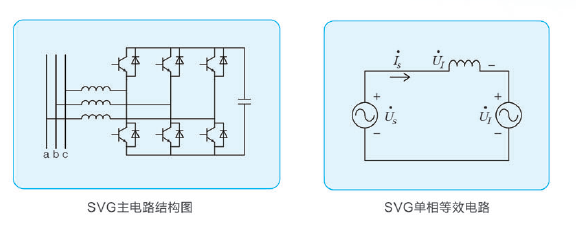

SVG ( Static Var Generator静止无功发生器，又称STATCOM )的基本原理就是将自换相桥式电路通过电抗器或者直接并联在电网上（如下图），适当的调节桥式电路交流侧输出电压的相位和幅值，或者直接控制其交流侧电流，使该电路吸收或者发出满足要求的无功电流，实现动态无功补偿的目的。

2、技术特点
>>响应速度更快
SVG响应时间：≤5ms。
SVG可在极短的时间之内完成从额定容性无功功率到额定感性无功功率的相互转换，这种无可比拟的响应速度完全可以胜任对冲击性负荷的补偿。
>>安全性更高
SVG运行时被控制为电流源，不存在与系统阻抗发生谐振的可能性，安全性更高。
>>补偿功能多样化
使用同一套SVG装置：
•补偿负载无功；
•补偿负载谐波；
•补偿负载不平衡；
•同时补偿负载无功、谐波和不平衡。
>>谐波含量极低
采用多重化控制技术，实现高频低脉动，输出电流谐波含量小。
>>占地面积较小
采用PWM方式实现无功补偿，摒弃大容量的并联电容器，占地面积小。
4、主要功能
对电力系统中无功功率进行快速的动态补偿，可以实现如下的功能:
•对动态无功负荷的功率因数校正； •调节系统电压；
•提高电力系统的静态和动态稳定性；
•减少电压闪烁，稳定系统电压；
•阻尼次同步振荡；
•减少电压和电流的不平衡；

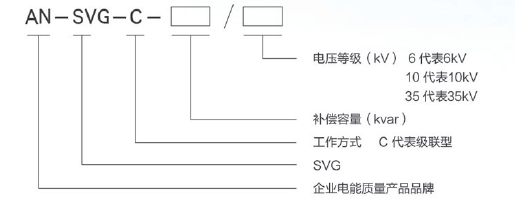

6、型号说明  7、技术参数
35kV以上电压等级，采用降压方式至10kV模式，外形参见同容量10kV产品，变压器外形可
参考同容量同电压等级电力变压器

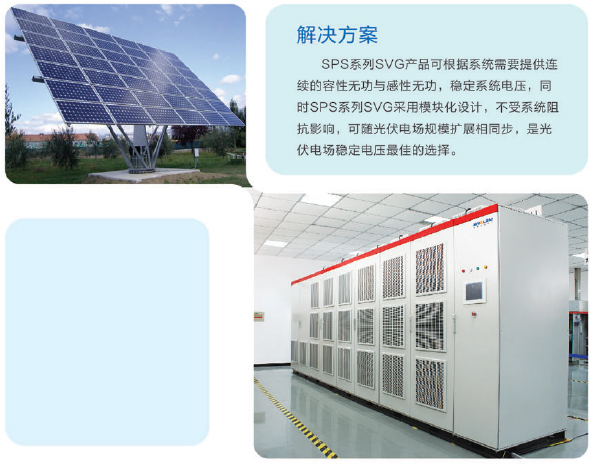

光伏发电领域 随着国家对新能源的重视，光伏发电应用越来越普及。光伏发电系统与电网连接时由于光伏出力的时变性和负载的变化导致系统电压波动，须使用无功补偿设备和系统调压设备配合调整系统电压。  电力系统领域

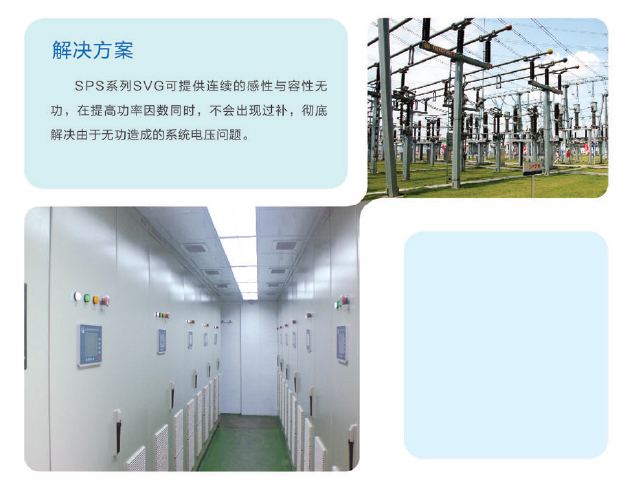

在城市供电电网中，采用电容补偿方式提高功率因数，降低线路损耗。电容补偿方式仅能提供容性无功，同时补偿不连续，容易造成无功过补，引起电压抬高，危害用电设备安全及供电系统稳定性。

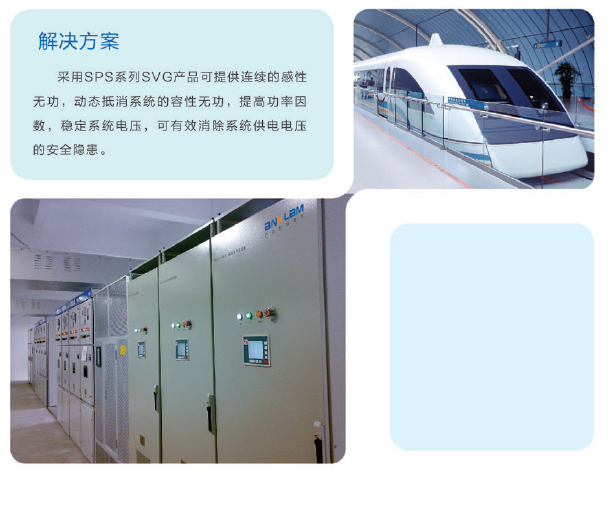

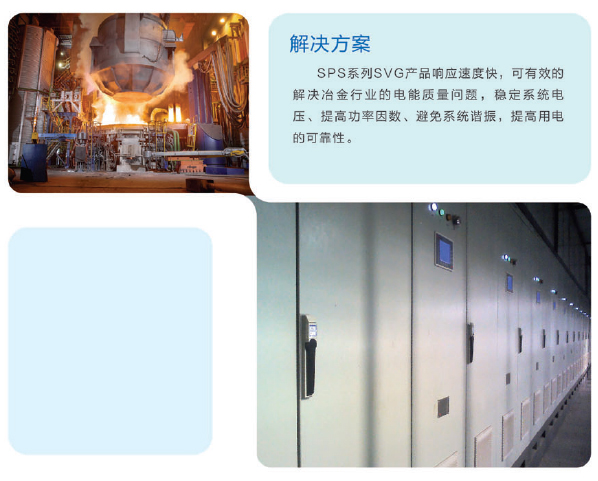

 冶金领域 冶金行业存在大S的电弧炉、轧机等负荷，其在工作过程中产生的无功冲击会引起电网波动 及闪变，造成无功罚款，严重时使其它电气设备不能正常工作，降低了生产效率，同时负载谐波 电流较大，会使电网电压畸变严重，对供电系统安全性造成极大的危害。传统电容补偿方式，对 出现的无功及谐波问题有一定抑制作用，但作用往往有限，甚至起到反作用，造成无功过补以及 谐波放大。  轨道交通领域 城市化进程的加快，地铁、高铁等轨道交通行业发展日益迅猛，电缆线路应用越来越广泛， 电压等级逐步提高，线路长度越来越长，电缆线路中容性电流造成的保护和断路器频繁误动作、电压升高、功率因数低等问题日益严重。  |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
