■主要技术参数
|
过电压
|
Un+10%(8小时/24小时)/Un+30%(连续1分钟) |
|
过电流
|
1.3×1n |
|
浪涌电流
|
200倍额定电流 |
|
介质电流
|
<0.2W/Kvar |
|
容差
|
-5/5% |
|
极间耐压
|
2.15Un,AC,10S |
|
极壳耐压
|
3000V,VC,10S |
|
设计寿命
|
100000小时 |
|
环境温度
|
-25℃/D(最高+55℃) |
|
端子
|
M6/M8螺栓最大可连接25mm2电缆 |
|
使用场合
|
海拔≤3000m相对湿度≤95% |
|
安装和接地
|
外壳底部的M12/M16螺栓 |
|
安全性
|
自愈合技术,过压力保护装置,过电流保护器 |
|
放电器件
|
内置放电电阻 |
|
介质材料
|
优质聚丙烯薄膜 |
|
填充材料
|
NON-PCB |

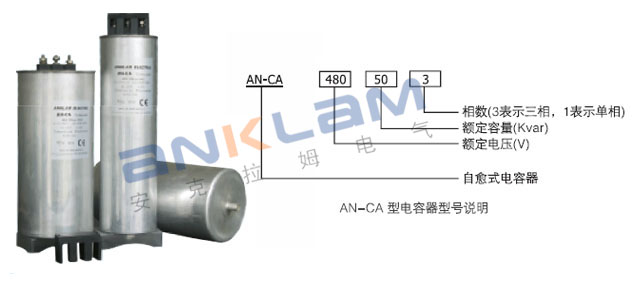

■型号参数表
|
型号规格
|
额定容量.
|
额定电容量
|
额定电流
|
尺寸(mm)
|
连接方式
|
安装螺栓
|
|
Kvar
|
(uF)
|
A
|
外径(D)×高度(H)
|
|||
|
AN-CA400-15-3
|
15
|
3×100
|
3×21.7
|
90×280
|
△
|
M12×16
|
|
AN-CA400-20-3
|
20
|
3×133
|
3×29
|
90×280
|
△
|
M16×25
|
|
AN-CA400-25-3
|
25
|
3×166
|
3×36
|
120×290
|
△
|
M16×25
|
|
AN-CA440-10-3
|
10
|
3×55
|
3×12.8
|
90×240
|
△
|
M12×16
|
|
AN-CA440-15-3
|
15
|
3×82
|
3×19
|
90×280
|
△
|
M12×16
|
|
AN-CA440-20-3
|
20
|
3×110
|
3×26
|
90×240
|
△
|
M12×25
|
|
AN-CA440-25-3
|
25
|
3×137
|
3×32
|
90×290
|
△
|
M12×25
|
|
AN-CA440-30-3
|
30
|
3×164
|
3×38
|
90×290
|
△
|
M12×25
|
|
AN-CA480-15-3
|
15
|
3×69
|
3×18
|
90×240
|
△
|
M12×16
|
|
AN-CA480-20-3
|
20
|
3×92
|
3×24
|
90×240
|
△
|
M12×16
|
|
AN-CA480-25-3
|
25
|
3×115
|
3×30
|
120×240
|
△
|
M16×25
|
|
AN-CA480-30-3
|
30
|
3×138
|
3×36
|
120×240
|
△
|
M16×25
|
|
AN-CA525-15-3
|
15
|
3×57.7
|
3×16.5
|
90×240
|
△
|
M12×16
|
|
AN-CA525-20-3
|
20
|
3×77
|
3×22
|
90×240
|
△
|
M12×16
|
|
AN-CA525-25-3
|
25
|
3×96
|
3×27.5
|
120×290
|
△
|
M16×25
|
|
AN-CA525-30-3
|
30
|
3×115.5
|
3×33
|
120×240
|
△
|
M16×25
|
|
AN-CA690-15-3
|
15
|
100
|
3×12.6
|
90×280
|
Y
|
M12×16
|
|
AN-CA690-20-3
|
20
|
134
|
3×16.7
|
120×290
|
Y
|
M16×25
|
|
AN-CA690-25-3
|
25
|
167
|
3×21
|
120×290
|
Y
|
M16×25
|
|
AN-CA780-15-3
|
15
|
78
|
3×11.1
|
90×240
|
Y
|
M12×16
|
|
AN-CA780-20-3
|
20
|
105
|
3×14.8
|
120×240
|
Y
|
M16×25
|
|
AN-CA780-25-3
|
25
|
131
|
3×18.5
|
120×290
|
Y
|
M16×25
|
|
AN-CA780-30-3
|
30
|
157
|
3×22.2
|
120×310
|
Y
|
M16×25
|
|
AN-CA280-10-1
|
10
|
406
|
35.5
|
120×180
|
全并
|
M16×25
|
|
AN-CA280-12.5-1
|
12.5
|
507
|
44.5
|
120×240
|
全并
|
M16×25
|
|
AN-CA280-15-1
|
15
|
609
|
53.5
|
120×240
|
全并
|
M16×25
|
|
AN-CA280-20-1
|
20
|
812
|
71.5
|
120×290
|
全并
|
M16×25
|
