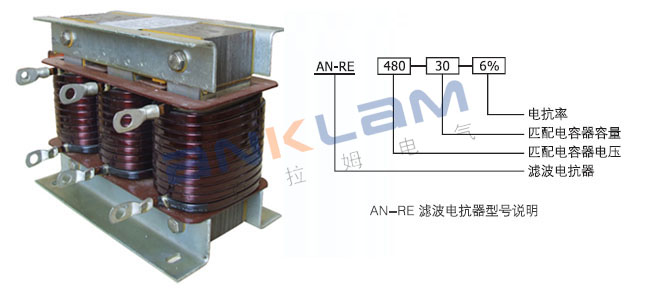

当低压电网中有大量整流，变流装置等谐波源时，严重危害主变及其他电器的安全运行，加重电网污染。AN-RE串联滤波电抗器铁芯采用优质低损耗冷轧取向硅钢片，线圈采用H级或C级漆包扁铜线绕制，用于低压无功功率补偿中，能有效吸收电网谐波提高功率因数，并能有效地抑制合闸涌流及操作过电压。

■技术参数

系统电压	400V、660V
电抗率	6%、7%、12%、13%
绝缘等级	3000V/min
温升限值	铁芯≤85K、线圈≤95K
海拔高度	≤2000m
电感偏差	≤±3%
环境温度	-25℃~+45℃（相对湿度℃90%）
耐温等级	H级（180℃）

■型号参数表

电容器电压(V)	电容器容量(Kvar)	电抗率	外形尺寸 (mm)	安装尺寸（开孔）（mm）	电容器电压(V)	电容器电量(Kvar)	电抗率	外形尺寸(mm)	安装尺寸（开孔）(mm)
440V	12.5	6%	200×145×170	160×90.4-φ8	780V	15	6%	200×140×180	160×90,4-φ8
440V	15	6%	200×155×165	160×90.4-φ8	780V	17	6%	245×150×200	205×100,4-φ8
440V	17	6%	245×155×175	205×100.4-φ8	780V	20	6%	245×155×200	205×100,4-φ8
440V	20	6%	245×155×180	205×100.4-φ8	780V	25	6%	245×165×195	205×110,4-φ8
440V	25	6%	245×170×180	205×110.4-φ8	780V	30	6%	245×175×185	205×120,4-φ8
440V	30	6%	245×175×185	205×110.4-φ8	780V	34	6%	245×180×200	205×120,4-φ8
440V	34	6%	260×185×180	220×120.4-φ8	780V	40	6%	245×195×200	205×130,4-φ8
440V	40	6%	260×185×190	220×120.4-φ8	780V	50	6%	260×195×200	220×130,4-φ8
440V	50	6%	305×205×215	265×130.4-φ10	780V	60	6%	305×195×230	265×130,4-φ10
440V	60	6%	305×205×225	265×130.4-φ10
480V	12.5	6%	200×145×165	160×90.4-φ8	480V	12.5	14%	245×150×225	205×100,4-φ8
480V	15	6%	200×145×170	160×90.4-φ8	480V	15	14%	245×155×225	205×100,4-φ8
480V	17	6%	200×155×165	160×90.4-φ8	480V	17	14%	245×165×220	205×110,4-φ8
480V	20	6%	245×155×175	205×100.4-φ8	480V	20	14%	245×180×215	205×120,4-φ8
480V	25	6%	245×155×180	205×100.4-φ8	480V	25	14%	245×190×215	205×130,4-φ8
480V	30	6%	245×170×180	205×110.4-φ8	480V	30	14%	260×195×220	220×130,4-φ8
480V	34	6%	245×175×185	200×110.4-φ8	480V	34	14%	305×190×235	265×130.4-φ10
480V	40	6%	260×185×180	225×120.4-φ8	480V	40	14%	305×205×245	265×140,4-φ10
480V	50	6%	260×185×190	220×120.4-φ8	480V	50	14%	305×215×260	265×140,4-φ10
480V	60	6%	305×205×215	265×130.4-φ10	480V	60	14%	280×210×340	240×150,4-φ10
720V	12.5	6%	200×140×180	160×90.4-φ8	525V	15	14%	245×150×225	205×100,4-φ8
720V	15	6%	245×150×200	205×100.4-φ8	525V	15	14%	245×150×225	205×110,4-φ8
720V	17	6%	245×155×200	205×100.4-φ8	525V	20	14%	245×165×220	205×120,4-φ8
720V	20	6%	245×165×195	205×110.4-φ8	525V	25	14%	245×180×215	205×130,4-φ8
720V	25	6%	245×175×185	205×120.4-φ8	525V	30	14%	245×190×215	220×130.4-φ8
720V	30	6%	245×180×200	205×120.4-φ8	525V	36	14%	260×195×220	265×130,4-φ10
720V	34	6%	245×190×195	205×130.4-φ8	525V	40	14%	305×190×235	265×140,4-φ10
720V	40	6%	260×195×200	220×130.4-φ8	525V	50	14%	305×205×245	265×140,4-φ10
720V	50	6%	305×195×230	265×130.4-φ10	525V	60	14%	305×215×260	240×150,4-φ10
720V	60	6%	200×145×205	160×90.4-φ8
单相电抗器参数表
280V	10	6%	170×155×60	130×100.4-φ8	280V	15	6%	170×170×165	130×110,4-φ8
280V	12.5	6%	170×170×160	130×110.4-φ8	280V	20	6%	170×185×165	130×120,4-φ8
