■主要功能特性

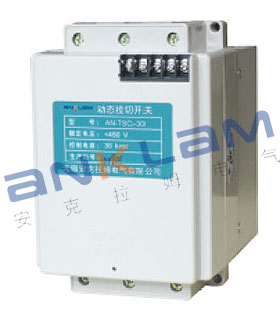

　　本系列采用大功率反并联晶闸管模块、隔壁电路、触发电路、保护电路及散热装置等元件组成，可用于690V以下容性或感性负载的通断控制，通断时无涌流，无过电压，工作时无噪音，允许频繁投切，安装，接线简单方便，特别适用于快速投切的SVC型动态低压无功补偿装置。其中AN-TSC3系列动态投切开关的三相独立控制技术解决了三相不平衡冲击负荷补偿的技术难题，为补偿装置中最优选择。该系列动态投切开关通过了电力工业无功补偿成套质量检验测试中心的检验。

■主要技术参数

额定电压：110V、450V、690V

控制电容：≤60Kvar、≤3×20Kvar

额定频率：50Hz

环境温度：-25℃~+55℃

控制电压：DC12V

控制电流：20mA

投入电流：<1.8In

海拔高度：≤2000m

■功能特点

·采用美国过零触发技术，控制可控硅电压过零时导通，电流为零时切除，确保投入电容无涌流；
·采用进口可控硅投切，反向耐压1600V，经过10年运行证明质量可靠；
·使用寿命长达10万小时以上，免维修，投入时间t<20ms；
·结构设计合理，接线简单，安装调试方便，可三相和分相补偿；

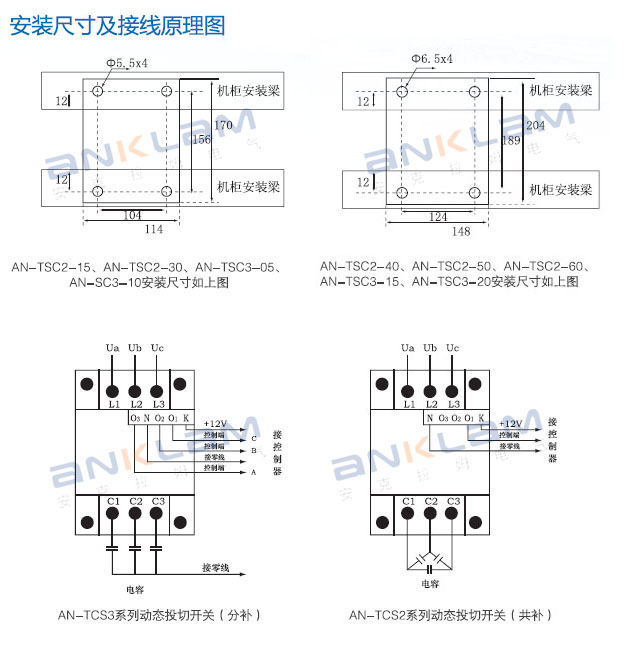

·可接于电容器角外实现三相两控，也可接于电容器角内实现三相三控；
·采用有效的保护电路，提高了调节器的抗谐波能力；
·采用了温控技术，可靠保证可控硅在规定温度范围内工作，当有元件出现故障时或某种原因造成投切开关温度超标时；投切开关会自动退出，有效保护投切开关不损坏；
·充分采用集成电路，尽量减少分立元件，使得投切开关体积尽可能合理并减小，可使整个柜体的成本降低；
·抗干扰电路设计，提高了投切开关的抗干扰能力，有效防止误触发引起可控硅击穿故障。

■型号参数表
