■适用范围

AN-JKC系列电容接触器，专用于交流50HZ或（60HZ），额定工作电压400V，额定控制电容器容量至65Kavr的补偿电容设备中，作配回路中改善功率因数的补偿电容器的投入和切换之用。能有效地减少合闸涌流对电容器的动擎和降低操作过电压。

■工作环境及安装条件

·周围空气温度范围-5℃-+40℃。24小时其平均气温不超过35℃。
·海拔：不超过2000m。
·大气条件：在40℃时大气相对湿度不超过50%；在较低的温度下，可以有较高的相对湿度，最湿月的平均最低温度不超过+25℃，该月的平均最大相应湿度不超过90%，并考虑因温度变化发生产品上的凝霜。
·污染等级：3级
·安装内别：Ⅲ
·安装条件：安装地面与垂直倾斜度不大于±5度。
·使用条件：产品应安装和使用在无动摇、冲击和振动的地方。

■技术参数

·电容接触器的主要技术参数见表一。
·电容接触器的线圈工作电压Us为交流：36V、110V、220V、380V
·动作特性：吸合电压85%-110%Us,释放电压20-75%Us
·电容接触器规格为25A，32A，40A时有一对常开和常闭辅助触头。规格为50A，63A，80A、95A时有一对常开和常闭辅助触头 。

■结构特征

·电容接触器具有体积小，重量轻，功耗小，安全可靠等特点。
·主触头部分已经经过特殊设计和处理，能可靠地投切电容器电路，并且抑制涌流
·电容器接触器不采用辅助触头及配套限流电阻，省略了为此而必须增加的连接软线。接线方便，使用可靠。
·采用了积木式安装方式和加装辅助触头组。
·电容接触器除可用于螺钉安装外，还可用于35mm或75mm的标准卡轨安装。

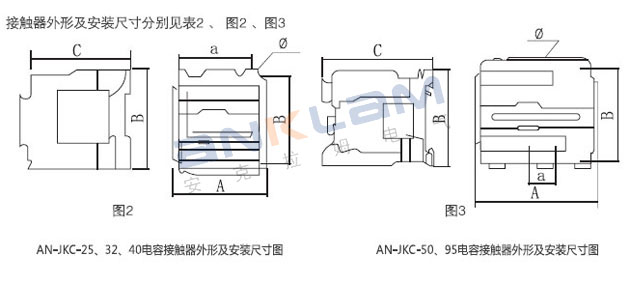

■外形及安装尺寸
